77GHz光纤型雷达目标模拟器

光纤型雷达目标模拟器

1.1 设备型号

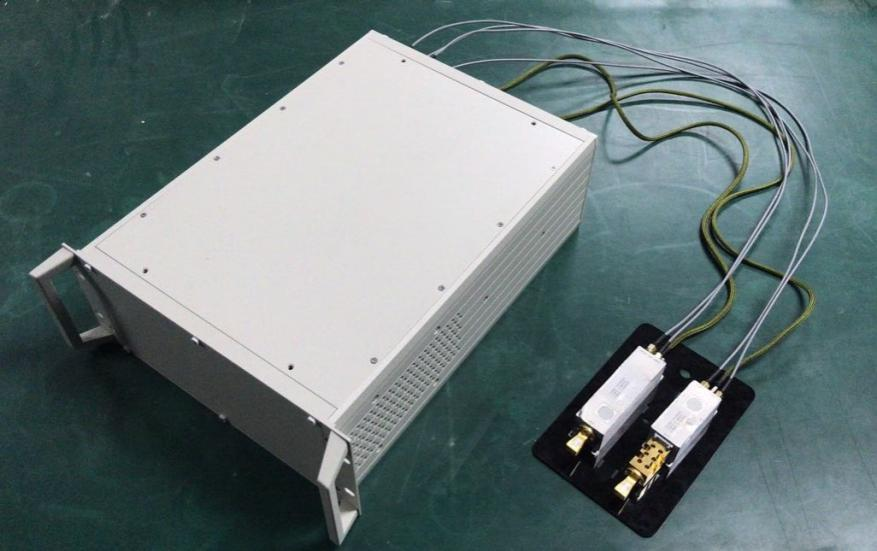

光纤型雷达目标模拟器的实物照片如图所示:



1 光纤型雷达目标模拟器

1.2 工作原理

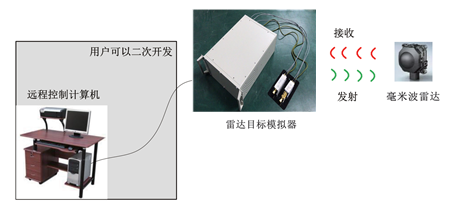

模拟器的测试场景和工作原理示意图如下图所示:

2 模拟器工作原理图

模拟器接收毫米波雷达发射信号后按照显控界面预设的运动模式进行模拟,产生回波信号,然后发射给测的毫米波雷达进行回波模拟测试可以检测出被测毫米波雷达测速测距性能及精度

在远程控制模式下,远程控制计算机显控界面通过串口与模拟器通信,实现控制命令下发,参数下载并读取模拟器测量结果,显示在计算机显控界面上。

模拟器的天线辐射端对准毫米波雷达的天线端,两个天线端口距离控制在1~10米(典型距离2米)。如需要改变模拟器的高度、角度,可以通过机箱的手提支架分五个档位调整,调整角度范围0°—90°,调整步进为18°

1.3 对外接口

设备的对外接口包括电源接口、PC接口和接地:

1) 电源接口:电源接口位于设备的尾部左上角,为交流220v供电接口。

2) PCPC接口位于设备的尾部右下角,是RS485串口,接收远程计算机的控制指令,满足用户对测试步骤进行编程再开发,同时返回测试设备的测量结果给计算机。随设备装箱的线缆有一根3米长、双头DB9线缆,一个RS485RS232的转换头,一根RS232USB的线缆,它们组合连接起来使用,实现电脑USB口到设备485串口的控制。

3) GND:位于设备的尾部左下角,为设备的接地螺栓。

1.4 主要功能描述

1) 多目标速度/距离/RCS精确模拟功能:用户可以通过远程控制软件设置模拟目标速度、距离和RCS组合,模拟器按照设定的状态产生回波信号发射给毫米波雷达,观察毫米波雷达的测速测距性能是否正常

2) 角度模拟功能:根据用户需要,可以另提供单角度目标模拟功能。该功能需另配角度定标装置。

1.5 主要性能指标

1) 工作频段:76GHz ~ 81GHz

2) 瞬时带宽:5GHz

3) 输入功率范围:-50dBm~0dBm

4) 抗烧毁功率:+10dBm

5) 模拟目标个数:1~4个;

6) 模拟距离范围:5m50m100m200m的任意组合;

7) 模拟距离精度:±0.1m

8) 模拟速度设置范围:-720km/h ~ +720km/h

9) 模拟多普勒频率步进:1Hz

10) RCS可控范围:-30dBsm~+50dBsm

11) RCS控制精度:±1dB

12) 回波辐射功率步进:0.25dB

13) 最大发射功率:+20dBm

14) 适应雷达波形:快扫锯齿波、MFSKFMCW等。
