多通道数据采集与回放系统
多通道数据采集与回放系统
基于高性能台式机的数据采集与回放系统，可完成多通道的高速数据采集与回放任务，数据直接采集存储到计算机硬盘，方便用户分析。主机支持6GHz以内信号的采集，9.8GHz以内信号的回放，通过外部射频扩展，可以支持L、S、C、X、Ku、K、Ka、V、W 频段的采集与回放功能。存储容量最大支持32TB。本产品还可以支持信号源、任意波形发生器、频谱分析、矢量网络分析仪功能。
基于高性能台式机的数据采集与回放系统，可完成多通道的高速数据采集与回放任务，数据直接采集存储到计算机硬盘，方便用户分析。
主机支持6GHz以内信号的采集，9.8GHz以内信号的回放，通过外部射频扩展，可以支持L、S、C、X、Ku、K、Ka、V、W 频段的采集与回放功能。
存储容量最大支持32TB。
本产品还可以支持信号源、任意波形发生器、频谱分析、矢量网络分析仪功能。

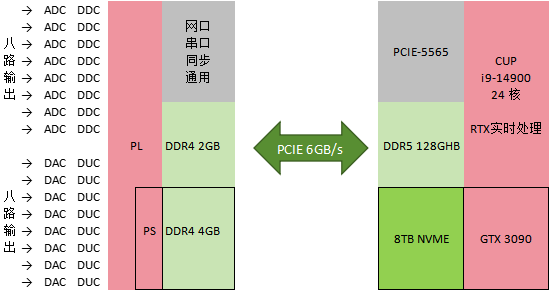

采集回放系统结构框图如下：
产品应用:
• 高速采集、回放应用
• 雷达、软件无线电等
• FPGA信号处理
• 实时多算法处理的在线测试验证
• 测试测量快速环境搭建
技术指标：
数据采集与回放 | 数据直接采集存储到计算机硬盘，无需转存，方便用户分析。 |
信号源 | * 14bitDAC * 通道数: 2 * 频率范围: 10MHz~9.8GHz (标准版) * 输出功率范围: -120dbm~0dBm (可定制) * 输出功率精度: 0.1dB |
任意波形发生器 | 1) 支持多种信号波形：Pulse、FMCW、Phase-Coded、PRN、StepFreq； 2) 支持多种采样率和带宽配置定制: * 10MHz~4.9GHz:最⼤4GHz带宽; * 3.4GHz~6.4GHz:最⼤3GHz带宽; * 5.1GHz~9.8GHz:最⼤4GHz带宽; * 10MHz~9.8GHz:最⼤600MHz带宽. |
频谱仪 | * 最高频率：6GHz * 最大带宽：2GHz * 支持多通道FFT频谱显示 * 支持相位噪声测量 |
矢量网络分析仪 | * 支持扫频的平坦度分析S21 * 支持TDA时域分析功能 * 支持实时校准 * 支持暗室杂波对消 |
